2025-05-12 09:15:01

不能反應(yīng)。

這里有個(gè)誤會(huì)，環(huán)氧涂料的常用固化劑“聚酰胺”的反應(yīng)官能團(tuán)不是聚酰胺，而是胺基。

使用脂肪族一元或二元羧酸與多官能胺，如DETA（二乙烯三胺），反應(yīng)形成端胺基酰胺，這種產(chǎn)品在涂料行業(yè)被稱(chēng)為“聚酰胺”。

但是“聚酰胺”的官能團(tuán)還是胺、二聚脂肪酸被廣泛用作制備“聚酰胺”的原料，它們是復(fù)雜的混合物，主要為C₃₆二元羧酸，其由酸催化C₁₈不飽和脂肪酸的二聚反應(yīng)制得。

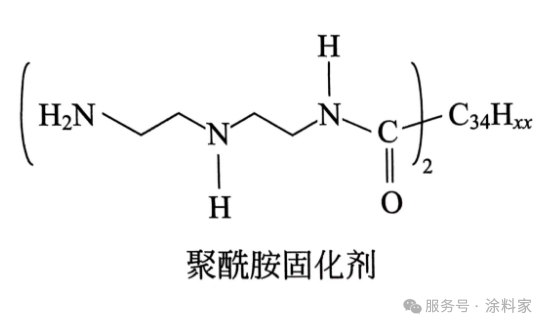

二聚酸與胺反應(yīng)生成帶有胺官能團(tuán)的“聚酰胺”，如二聚酸與過(guò)量的DETA反應(yīng)，獲得的是混合產(chǎn)物，其中含有如下式所示的最簡(jiǎn)單的聚酰胺

胺的當(dāng)量EW等于胺的分子量除以活性NH基團(tuán)的個(gè)數(shù)（上圖所示的聚酰胺有6個(gè)），酰胺基不與環(huán)氧樹(shù)脂反應(yīng)，但可能會(huì)提高附著力；現(xiàn)有一系列的多官能胺用于制備聚酰胺，包括DETA、三乙烯四胺（TETA）和芳族二胺如間苯二胺，與僅使用未改性胺（如DETA）作固化劑相比，二聚酸的長(zhǎng)脂肪鏈可提高涂層的柔韌性、潤(rùn)濕性和附著力。

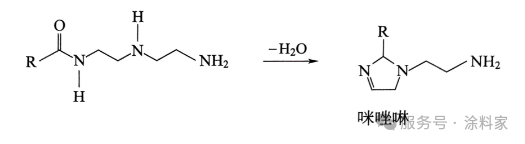

在使用胺如DETA制備聚酰胺時(shí)，聚酰胺可以進(jìn)一步通過(guò)脫水反應(yīng)形成末端咪唑啉基團(tuán)，其反應(yīng)程度依反應(yīng)條件而變化，咪唑啉基團(tuán)的比例會(huì)影響聚酰胺的溶解度、相容性和適用期（和逆向反應(yīng)活性）。咪唑啉的形成降低了聚酰胺的平均官能度和固化膜的交聯(lián)密度。

在某些情況下，降低官能度是可取的，因?yàn)樗岣吡送磕さ娜犴g性，市售的聚酰胺中含有不同的咪唑啉官能度，配方設(shè)計(jì)師可根據(jù)具體應(yīng)用要求進(jìn)行選擇，酰胺基也可以被水解，但比酯基難。

上一篇
