涂料出現(xiàn)層間附著力差的原因和改進(jìn)方法

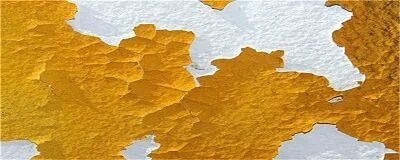

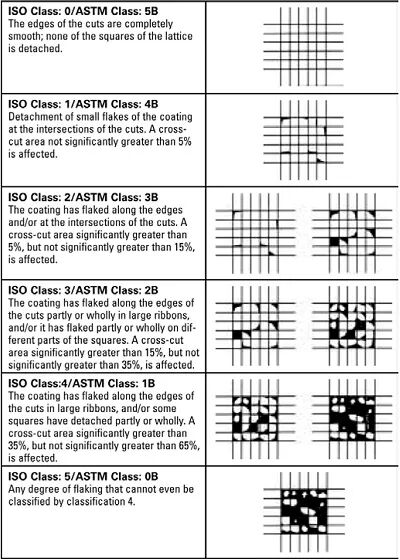

涂料技術(shù)實(shí)踐中會(huì)常常碰到漆膜層間附著力差的問(wèn)題。
這個(gè)問(wèn)題可以分以下幾種情形討論。
一、兩層涂料如果都是非交聯(lián)體系（物理干燥），而且是同類(lèi)型的涂料體系，溶劑組成都是差不多。
一般不會(huì)出現(xiàn)層間附著力問(wèn)題。因?yàn)樯厦嫱繉油苛系娜軇?duì)下面涂層會(huì)有一定程度的溶解作用，那怕下面涂層表面有影響附著力的低表面張力成分，也會(huì)隨著溶解層繼續(xù)往上浮。
二、兩層涂料如果都是非交聯(lián)體系，但是非同類(lèi)型的涂料體系。
這又分兩種情況：
一種是上面涂層涂料的溶劑體系不能溶解下面涂層，這時(shí)如果下面涂層
存在低表面張力成分
表面太光滑
干燥太透徹
都會(huì)影響層間附著力。
改進(jìn)的辦法就是：
下層涂料的表面張力要大于上層涂料
不使用極端低表面張力的流平劑和消泡劑
稍稍打磨一下涂層讓表面粗糙化
不干透就施工后面涂層讓下層涂層中殘留的強(qiáng)溶劑對(duì)后面涂膜有溶解溶脹作用
另一種是上面涂層涂料溶劑可以溶解下面涂層，這就與上面的開(kāi)始講的一樣，一般不會(huì)有層間附著力問(wèn)題。
三、下面涂層是非交聯(lián)體系（物理干燥），上層是交聯(lián)干燥體系，這種配套理論上不可取，但是實(shí)際上很多都在使用。
一般來(lái)說(shuō)交聯(lián)干燥體系的溶劑都是強(qiáng)于物理干燥體系的，起碼不會(huì)弱與物理干燥體系，所以此情形一般也不會(huì)出現(xiàn)層間附著力問(wèn)題。
四、上下兩層涂料體系都是交聯(lián)干燥體系，這種情形比較容易出現(xiàn)層間附著力問(wèn)題。
當(dāng)下層交聯(lián)程度過(guò)高（上面溶劑不能對(duì)其有輕微溶脹）
下涂層表面存在低表面張力成分
下面涂層交聯(lián)程度高漆膜硬且光滑
溶劑完全揮發(fā)
就會(huì)發(fā)生層間附著力問(wèn)題。
解決辦法也就是對(duì)應(yīng)其原因，
采取不完全揮發(fā)溶劑
不完全交聯(lián)反應(yīng)
輕微打磨粗糙化
保證下面涂料表面張力大于上面涂料，下面涂料不使用極端降低表明張力的助劑。
